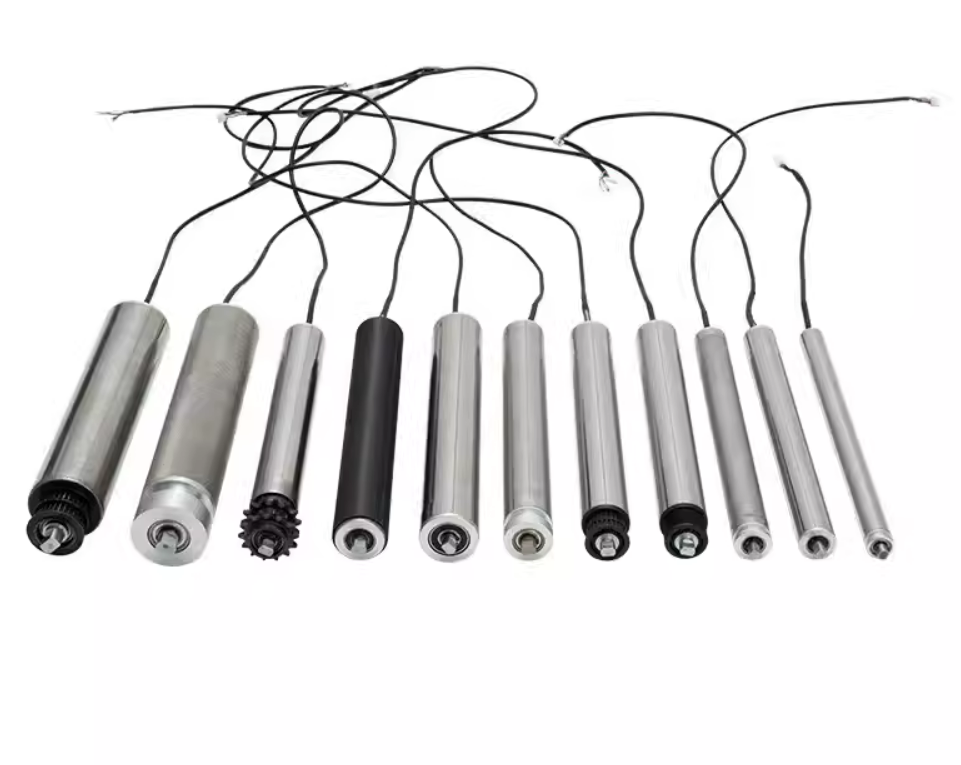

24V120W辊筒电机驱动

18960955791
产品详情

概述

GBLD6010 无刷电机驱动器是我公司最新推出，针对于小功率无刷电机驱动领域的高端产品。本产 品具有高度的抗干扰性及快速的响应性。具有免维护、长寿命、恒力矩输出等优势。适合驱动峰值电流在 15A 以内、   电源电压在 50V 以下的任何—款低压无刷直流电机，   广泛应用于物流电动滚筒、简易机器人、 医疗设备、针织设备、食品机械、电动工具、园林机械等—系列电气自动化控制领域。

注意事项

不要在可燃性气体环境、腐蚀性环境、接触水的场所、可燃物旁使用。

防止飞溅的金属屑进入驱动卡内部。

请按照说明书进行设置、连接、操作、检查及故障时，   —定要由专业的人员实行。

请不要在通电状态下移动、设置、连接、检查等作业。作业时，   —定要切断电源后再作业。 通电之前，请先确认控制卡电源正负极是否连接正确。

控制卡的保护功能工作时，请消除故障后，再解除保护功能。如果不能消除故障，继续运行 很容易引起 电机和控制卡误动作。造成受伤、装置损坏等问题。

关掉电源（30 秒以内)，不要接触驱动卡的连接端子，容易因残留电压而引起触电。 环境要求：室内（没有直射阳光、雨水、水滴、没有结露及腐蚀性气体的场所)。




. 接地来放掉静电

. 安装—个规定的接地静电环 . 不要触碰组件板上的连接器 . 不要触碰装置里的组件回路



使用环境



使用环境温度

-10-50。C

使用环境湿度

<80% RH 不凝露不结霜

使用高度

海拔 1000M 以下

使用环境振动

最大不超过 5.7m/s

保存环境温度

-20-50。C 避免灰尘

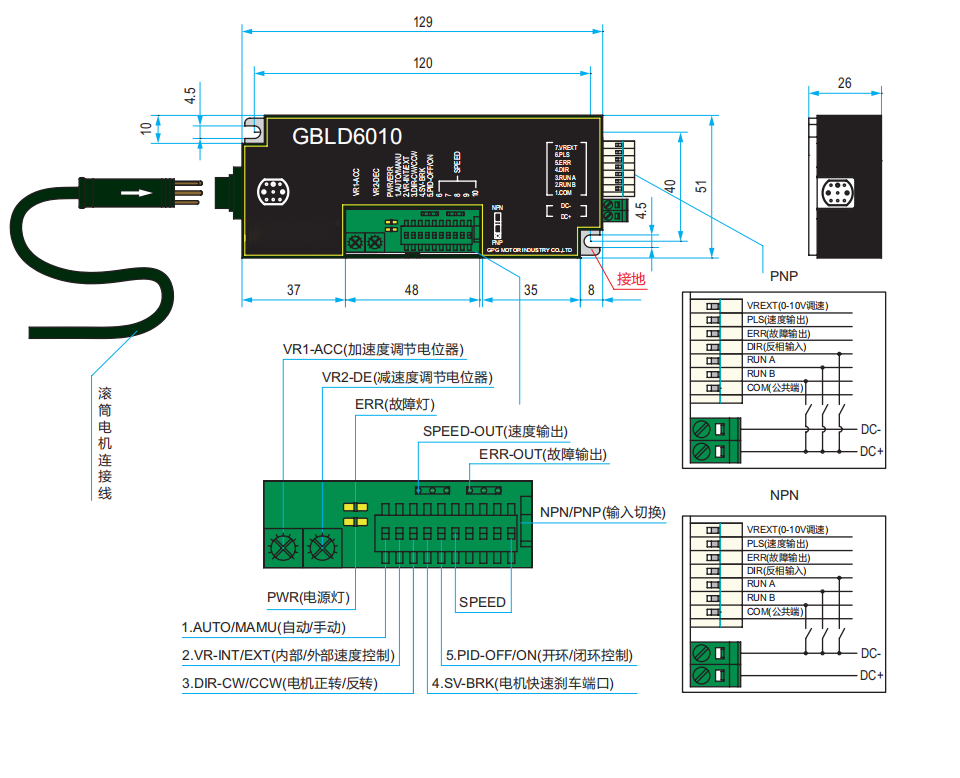

GBLD6010 安装尺寸及功能接线


功能介绍



名称代号

描述

备注


供电

电压

24~50V 直流电源



电流

额定电流 7A，瞬时最大 10A，堵转保护电流 4A


信号

端口

PLS

电机信号输出



ERR

故障输出



VREXT

0~10V 模拟量调速



DlR

反方向运行信号输入



RUN A

运行及跳线调速



RUN B



拨码及 旋钮

VR1-ACC

从电机静止状态到达额定转速所需时间。范围 : 0.05-2.5s



VR2-DEC

电机从额定转速到电机停止所需时间。范围 : 0.05-2.5s



AUTO/MAMU

手动 / 自动恢复报警信号



VR-lNT/EXT

内 / 外部调速切换



DlR-Cw/CCw

电机正转 / 反转



SV-BRK

刹车停止 / 自由刹车



PlD-OFF/ON

开环 / 闭环控制



NPN-PNP

输入信号高 / 低电平切换



SPEED-OUT

速度输出：高低电平切换



ERR-OUT

故障输出：高低电平切换







速度拨码设置(DIP SW6-10)







SW6

SW7

SW8

SW9

SW10

频率

转速

OFF

OFF

OFF

OFF

OFF

27

400

OFF

OFF

OFF

OFF

ON

36

540

OFF

OFF

OFF

ON

OFF

45

680

OFF

OFF

OFF

ON

ON

55

820

OFF

OFF

ON

OFF

OFF

64

960

OFF

OFF

ON

OFF

ON

73

1100

OFF

OFF

ON

ON

OFF

83

1240

OFF

OFF

ON

ON

ON

92

1380

OFF

ON

OFF

OFF

OFF

101

1510

OFF

ON

OFF

OFF

ON

110

1640

OFF

ON

OFF

ON

OFF

118

1770

OFF

ON

OFF

ON

ON

127

1900

OFF

ON

ON

OFF

OFF

135

2030

OFF

ON

ON

OFF

ON

144

2160

OFF

ON

ON

ON

OFF

153

2290

OFF

ON

ON

ON

ON

161

2420

ON

OFF

OFF

OFF

OFF

170

2550

ON

OFF

OFF

OFF

ON

179

2680

ON

OFF

OFF

ON

OFF

187

2810

ON

OFF

OFF

ON

ON

196

2940

ON

OFF

ON

OFF

OFF

205

3070

ON

OFF

ON

OFF

ON

213

3200

ON

OFF

ON

ON

OFF

217

3260

ON

OFF

ON

ON

ON

221

3320

ON

ON

OFF

OFF

OFF

225

3380

ON

ON

OFF

OFF

ON

229

3440

ON

ON

OFF

ON

OFF

233

3500

ON

ON

OFF

ON

ON

237

3560

ON

ON

ON

OFF

OFF

241

3620

ON

ON

ON

OFF

ON

245

3680

ON

ON

ON

ON

OFF

249

3740

ON

ON

ON

ON

ON

253

3800

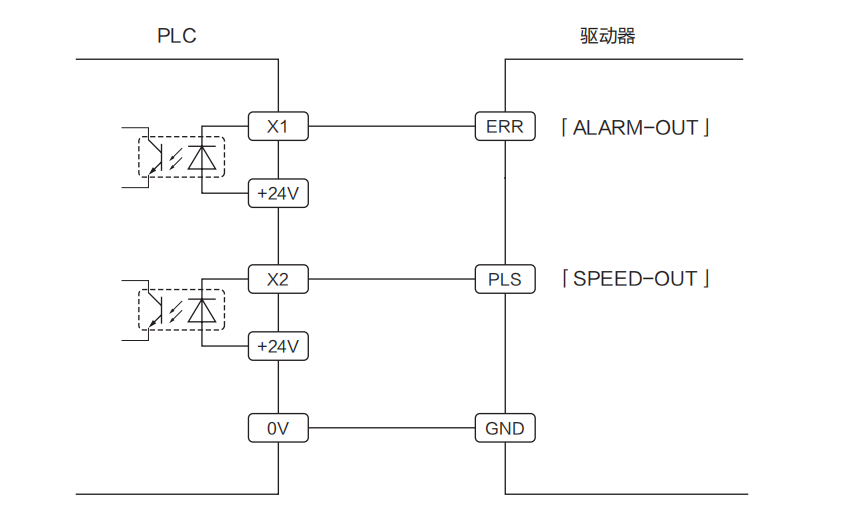

输出信号连接

PLC 检测输出信号


SPEED-OUT



速度输出跳线

速度输出

NPN

PNP



ERR-OUT



故障输出跳线

故障输出

NPN

PNP




GBLD6010 直流无刷电机驱动器使用说明书

状态指示



状态

描述

备注

绿灯闪烁

待机


绿灯常亮

电机运行


红灯闪烁 1 次

超速


红灯闪烁 2 次

过压


红灯闪烁 3 次

MOS 管过流


红灯闪烁 4 次

过流


红灯闪烁 5 次

欠压


红灯闪烁 6 次

霍尔故障


红灯闪烁 7 次

堵转


红灯闪烁 8 次

过温
